รู้จัก Tension monitoring system ระบบตรวจวัดแรงตึง ส่งสัญญาณแบบไร้สาย
ในกระบวนการผลิต Wire & Cable โดยเฉพาะขั้นตอน Stranding และ Bunching การควบคุมแรงตึงของลวดหรือสายตัวนำแต่ละเส้นเป็นหนึ่งในปัจจัยสำคัญที่ไม่ควรมองข้าม
เพราะแม้เครื่องจักรจะเดินงานได้ตามปกติ แต่หากแรงตึงของแต่ละเส้นไม่เป็นไปตามค่าที่กำหนด ความแปรปรวนของกระบวนการก็อาจเกิดขึ้นโดยที่ผู้ปฏิบัติงานไม่สามารถสังเกตเห็นได้ทันที

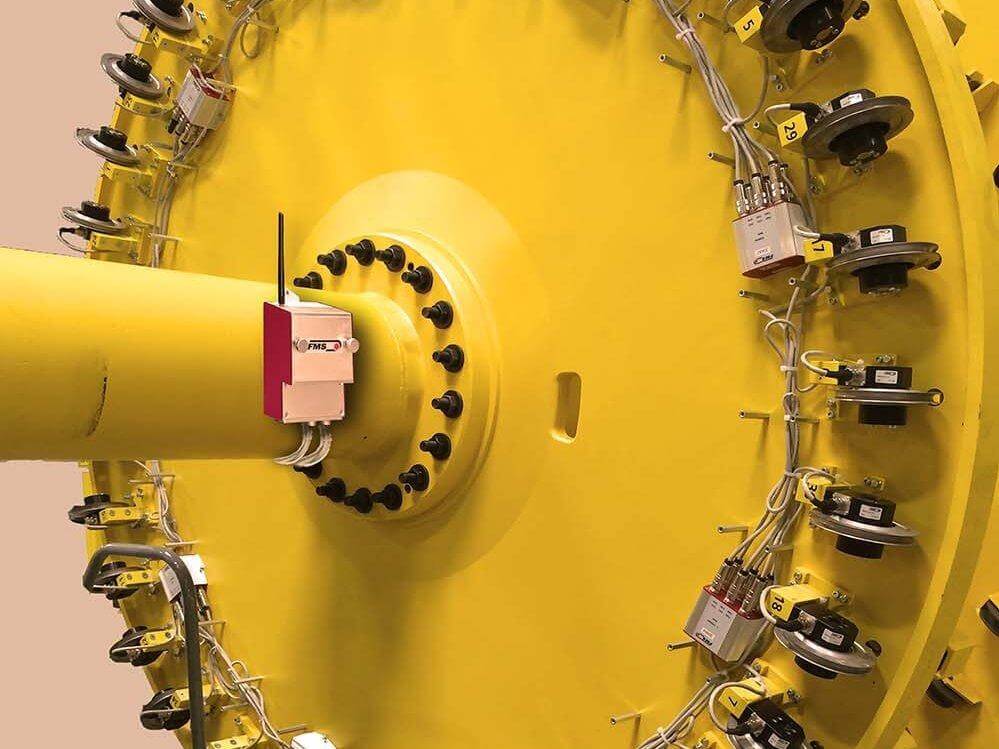

FMS RTM X42 ติดตามแรงตึงของลวดแต่ละเส้นระหว่างผลิต
FMS พัฒนาระบบ RTM X42 Wire Tension Monitoring สำหรับติดตามแรงตึงของลวดหรือตัวนำแต่ละเส้นในเครื่องจักรประเภท Tubular และ Cage Strander โดยสามารถขยายจำนวนช่องวัดได้ตามการใช้งาน และรองรับการเชื่อมต่อกับระบบควบคุมเครื่องจักรผ่านอินเทอร์เฟซมาตรฐาน
ระบบส่งข้อมูลการวัดแบบไร้สายจากส่วนที่หมุนของเครื่องจักร ช่วยลดความจำเป็นในการใช้ Slip Ring สำหรับการส่งสัญญาณวัดแรงตึง และสามารถแสดงค่าผ่าน RTM X42 Control Center ที่เป็นอุปกรณ์เสริม หรือส่งข้อมูลไปยัง PLC ของเครื่องจักรได้
ประโยชน์ที่โรงงานสามารถนำไปต่อยอด ได้แก่
- เห็นค่าแรงตึงของแต่ละเส้น: ช่วยให้ตรวจสอบค่ากระบวนการได้ละเอียดกว่าการอาศัยการสังเกตเพียงอย่างเดียว
- ติดตามความผิดปกติได้ต่อเนื่อง: ช่วยให้ทีมผลิตตรวจสอบความเปลี่ยนแปลงของแรงตึงระหว่างเดินเครื่อง
- จัดเก็บข้อมูลคุณภาพ: เมื่อใช้ร่วมกับ Control Center สามารถบันทึกข้อมูลและจัดทำรายงานคุณภาพได้
- ต่อยอดสู่การควบคุมอัตโนมัติ: หากเพิ่มโมดูล RTM X42 Brake Control ระบบสามารถควบคุมแรงตึงแบบ Closed-loop ผ่านการปรับเบรกของแต่ละชุดจ่ายลวดได้
ทั้งนี้ การติดตั้งและเลือกอุปกรณ์ต้องพิจารณารุ่นเครื่องจักร จำนวนเส้นลวด ช่วงแรงตึง และรูปแบบการควบคุมที่ต้องการ
หลักการทำงานของ FMS RTM X42 Wire Tension Monitoring
คือการวัดและติดตามแรงตึงของลวดแต่ละเส้นในเครื่องจักร Stranding หรือ Bunching ระหว่างที่เครื่องกำลังทำงาน โดยส่งข้อมูลจากส่วนที่หมุนของเครื่องจักรไปยังระบบรับข้อมูล เพื่อนำไปแสดงผลและวิเคราะห์ความผิดปกติของแรงตึง
1. วัดแรงตึงของลวดแต่ละเส้น
เซนเซอร์วัดแรงตึงตรวจจับแรงที่เกิดขึ้นกับลวดในแต่ละช่องวัด เพื่อให้ทราบว่าแรงตึงอยู่ในระดับใด
2. ส่งข้อมูลจากส่วนที่หมุนแบบไร้สาย
ระบบ Telemetry ส่งข้อมูลการวัดจากส่วนที่หมุนของเครื่องจักรไปยังชุดรับข้อมูล ช่วยลดความจำเป็นในการใช้ Slip Ring สำหรับส่งสัญญาณวัด
3. แสดงผลและติดตามค่าแรงตึง
ข้อมูลสามารถแสดงผ่าน RTM X42 Control Center ซึ่งเป็นอุปกรณ์เสริม หรือส่งต่อไปยัง PLC ของเครื่องจักร เพื่อให้ผู้ปฏิบัติงานหรือระบบควบคุมใช้ข้อมูลได้
4. ใช้ข้อมูลเพื่อปรับปรุงหรือควบคุมกระบวนการ
เมื่อพบแรงตึงผิดปกติ ทีมผลิตสามารถนำข้อมูลไปตรวจสอบหาสาเหตุได้ และหากติดตั้งโมดูล RTM X42 Brake Control ที่รองรับ ระบบสามารถปรับเบรกแบบ Closed-loop เพื่อควบคุมแรงตึงโดยอัตโนมัติได้
💡TIP
RTM X42 วัดแรงตึงของลวดแต่ละเส้นบนส่วนที่หมุนของเครื่อง Stranding แล้วส่งข้อมูลแบบไร้สายไปยังระบบแสดงผลหรือ PLC โดยระบบพื้นฐานทำหน้าที่ Monitoring ส่วนการควบคุมแรงตึงอัตโนมัติต้องเพิ่ม RTM X42.BC Brake Control และอุปกรณ์ที่เกี่ยวข้อง จึงจะสามารถปรับเบรกเพื่อรักษาแรงตึงตามค่าอ้างอิงได้
