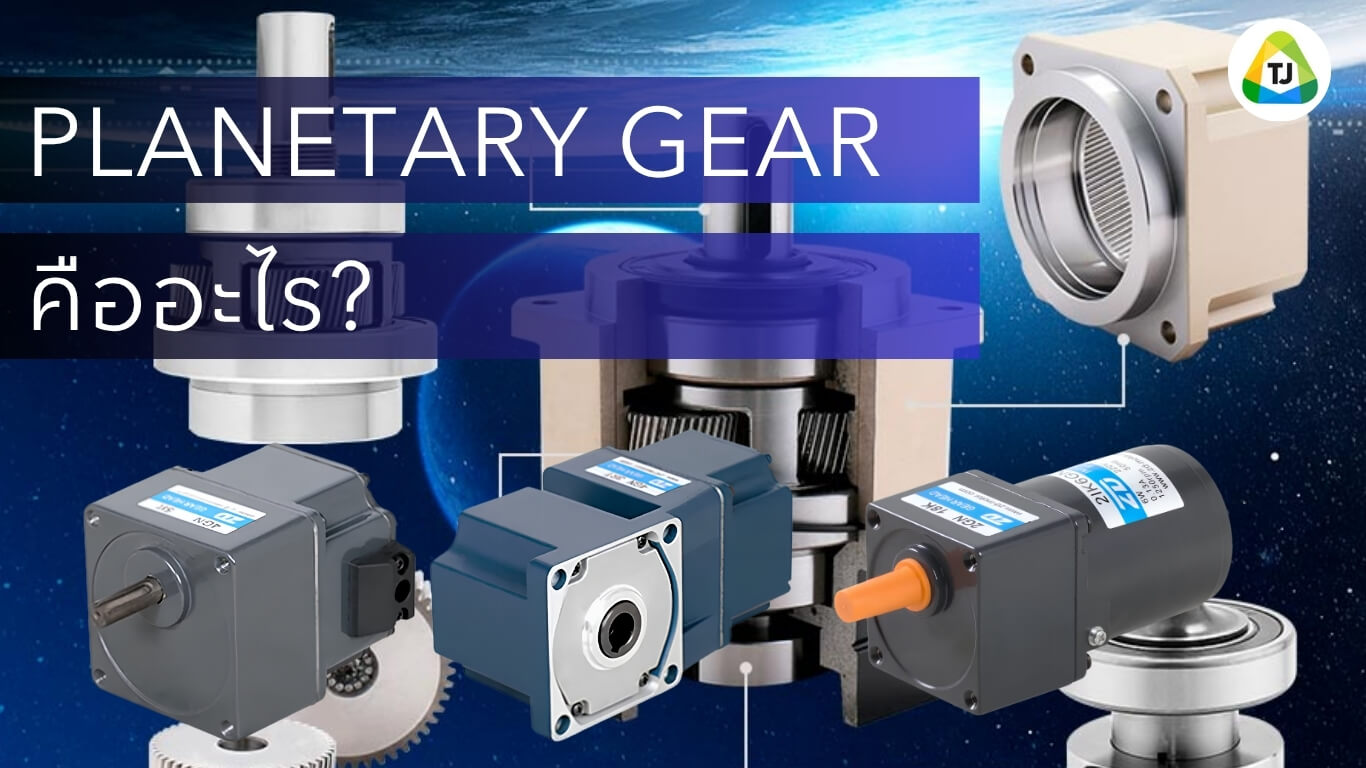

Planetary Gear คืออะไร? ทำไมระบบ Automation นิยมใช้
เจาะลึก Planetary Gear หรือ Planetary Gearbox สำหรับระบบ Automation และ Robotics พร้อมอธิบายหลักการทำงาน ข้อดี ข้อเสีย และเหตุผลที่ระบบ Servo Motor และ Robot อุตสาหกรรมนิยมใช้งาน
Planetary Gear คืออะไร?
Planetary Gear หรือ Planetary Gearbox คือระบบเฟืองทดชนิดหนึ่ง ที่ออกแบบให้:
- รับ Torque ได้สูง
- มีความแม่นยำสูง
- มี Backlash ต่ำ
- ขนาดกะทัดรัด
จึงถูกใช้อย่างแพร่หลายใน:
- Automation System
- Robot
- Servo Motor
- CNC Machine
- Packaging Machine
- Precision Conveyor
ทำไมถึงเรียกว่า Planetary Gear?
เพราะโครงสร้างภายในคล้าย “ระบบสุริยะ”
ประกอบด้วย:
- Sun Gear
- Planet Gear
- Ring Gear
- Carrier
โดย Planet Gear จะหมุนรอบ Sun Gear เหมือนดาวเคราะห์หมุนรอบดวงอาทิตย์
หลักการทำงานของ Planetary Gearbox
ข้อสำคัญคือ:
- โหลดถูกกระจายหลายเฟือง
- รับ Torque ได้สูง
- มี Efficiency สูง
ส่วนประกอบหลักของ Planetary Gear
| ส่วนประกอบ | หน้าที่ |
|---|---|
| Sun Gear | รับกำลังจาก Motor |
| Planet Gear | กระจายแรงบิด |
| Ring Gear | ควบคุมอัตราทด |
| Carrier | ส่ง Output Torque |
ข้อดีของ Planetary Gearbox
1. Torque สูงในขนาดเล็ก
เนื่องจากมีหลายเฟืองช่วยรับโหลด Planetary Gear จึง:
- รับแรงบิดสูง
- ใช้พื้นที่น้อย
- Compact Design
เหมาะกับเครื่องจักรที่พื้นที่จำกัด
2. Backlash ต่ำ
Backlash คือช่องว่างระหว่างเฟือง
Planetary Gear ระดับ Precision สามารถมี Backlash ต่ำมาก เช่น:
- 3 arcmin
- 5 arcmin
- 10 arcmin
จึงเหมาะกับ:
- Servo System
- Robot Arm
- CNC Axis
- Vision Positioning
3. Efficiency สูง
Planetary Gear มี Efficiency สูงกว่า:
- Worm Gear
- บางประเภทของ Reducer
โดยทั่วไปอาจสูงถึง:
- 95-98%
ช่วยลด:
- Heat Loss
- Power Consumption
4. รองรับ Dynamic Load ได้ดี
Automation System มักมี:
- Acceleration
- Deceleration
- Frequent Start/Stop
Planetary Gear รองรับ Dynamic Motion ได้ดีกว่า Gearbox ทั่วไป
5. Precision สูง
ระบบ Automation ยุคใหม่ ต้องการ:
- Repeatability
- Position Accuracy
- Smooth Motion
ซึ่ง Planetary Gear ถูกออกแบบมาสำหรับงาน Precision โดยเฉพาะ
ทำไมระบบ Automation นิยมใช้ Planetary Gear?
| Application | เหตุผลที่ใช้ Planetary Gear |
|---|---|
| Robot Arm | Backlash ต่ำ |
| Servo Axis | Position Accuracy สูง |
| Packaging Machine | Acceleration สูง |
| Pick & Place | Motion Smooth |
| CNC Machine | Precision สูง |
| Vision Conveyor | สปีดนิ่ง |
Planetary Gear vs Worm Gear ต่างกันยังไง?
| หัวข้อ | Planetary Gear | Worm Gear |
|---|---|---|
| Efficiency | สูง | ต่ำกว่า |
| Backlash | ต่ำ | สูงกว่า |
| Precision | สูง | ทั่วไป |
| Torque Density | สูง | ปานกลาง |
| ราคา | สูงกว่า | ประหยัดกว่า |
Backlash มีผลกับ Automation ยังไง?
Backlash สูง จะทำให้:
- Position Error
- Robot Offset
- Motion Delay
- Repeatability ลดลง
โดยเฉพาะใน:
- Robot Guidance
- Vision Alignment
- Servo Positioning
- Inspection System
Planetary Gear จึงถูกเลือกใช้เพื่อลดปัญหาเหล่านี้
Planetary Gear เหมาะกับ Servo Motor ยังไง?
Servo Motor ต้องการ:
- Fast Response
- Low Inertia
- High Precision
- Low Backlash
Planetary Gear ตอบโจทย์ทั้งหมด จึงนิยมใช้ร่วมกับ:
- AC Servo
- Brushless Motor
- Precision Motion System
วิธีเลือก Planetary Gear ให้เหมาะกับงาน
1. ดู Torque Requirement
- Continuous Torque
- Peak Torque
2. ดู Backlash
- Precision สูง → Backlash ต่ำ
3. ดู Gear Ratio
- สัมพันธ์กับ Speed และ Torque
4. ดู Load Type
- Shock Load
- Dynamic Load
5. ดู Servo Compatibility
- Input Flange
- Motor Shaft
ปัญหาที่พบหากเลือก Planetary Gear ผิด
- Gearbox ร้อน
- Servo Oscillation
- Position Error
- Backlash สูง
- Gear Wear เร็ว
- เสียงดัง
AI Vision และ Robot ต้องการ Precision Motion มากขึ้น
ระบบ Automation ยุคใหม่ โดยเฉพาะ:
- AI Vision
- Robot Guidance
- Precision Conveyor
- Semiconductor Automation
ต้องการ Motion ที่:
- แม่นยำ
- นิ่ง
- Repeatable
Planetary Gear จึงกลายเป็นมาตรฐานสำคัญของระบบ Precision Automation
คำถามที่พบบ่อย (FAQ)
Planetary Gear ต่างจาก Gearbox ทั่วไปยังไง?
มี Torque Density สูงกว่า Backlash ต่ำกว่า และ Precision สูงกว่า
Planetary Gear เหมาะกับ Servo ไหม?
เหมาะมาก เพราะออกแบบมาสำหรับ Precision Motion
Backlash ต่ำสำคัญยังไง?
ช่วยลด Position Error และเพิ่ม Repeatability
Planetary Gear ราคาแพงกว่าจริงไหม?
โดยทั่วไปสูงกว่า Worm Gear แต่ให้ Precision และ Efficiency สูงกว่า
สรุป
Planetary Gear คือ Gearbox ที่ออกแบบมาสำหรับ:
- High Precision
- High Torque
- Low Backlash
- Automation Motion Control
จึงได้รับความนิยมอย่างมากใน:
- Robot
- Servo System
- Machine Vision
- Packaging Machine
- Smart Factory
เพราะช่วย:
- เพิ่มความแม่นยำ
- ลด Vibration
- เพิ่ม Repeatability
- รองรับ Dynamic Motion
- เพิ่มประสิทธิภาพของ Automation
และเป็นหนึ่งในองค์ประกอบสำคัญของระบบ Precision Automation ยุคใหม่
